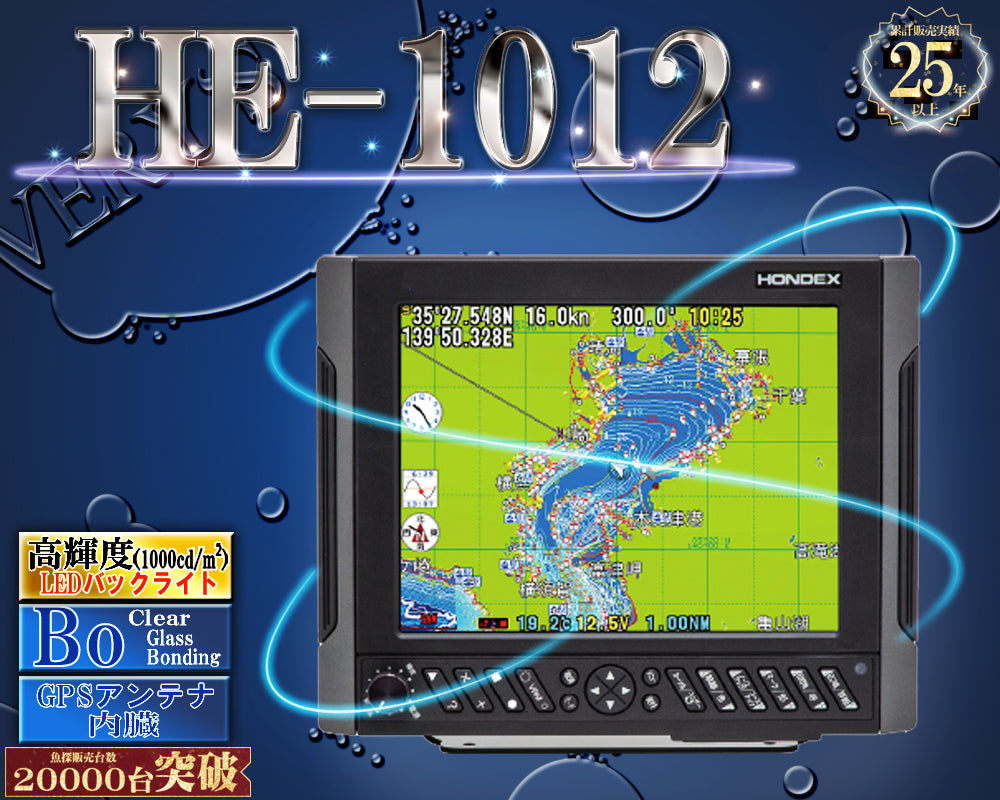

HE-1012 ホンデックス 10.4型液晶プロッター GPS プロッター HONDEX

商品情報

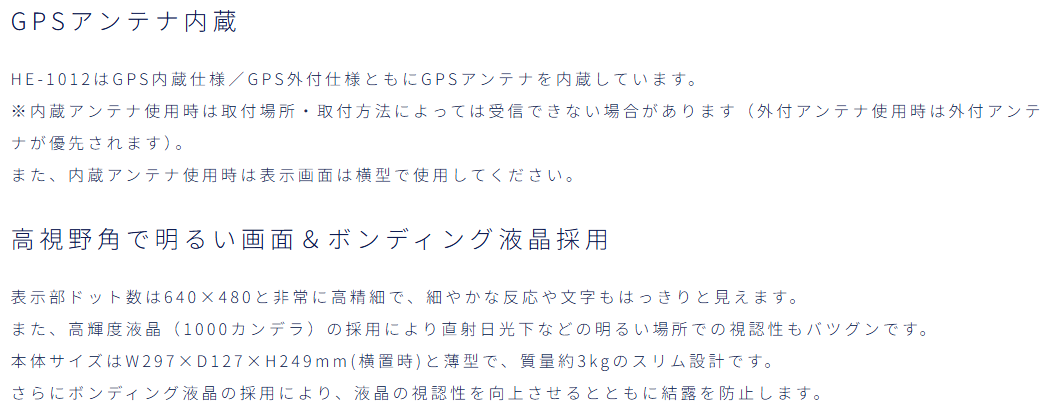

◎GPSアンテナ内蔵
　HE-1012はGPS内蔵仕様／GPS外付仕様ともにGPSアンテナを内蔵しています。
　※内蔵アンテナ使用時は取付場所・取付方法によっては受信できない場合があります（外付アンテナ使用時は外付アンテナが優先されます）。
　また、内蔵アンテナ使用時は表示画面は横型で使用してください。


◎高視野角で明るい画面＆ボンディング液晶採用
　表示部ドット数は640×480と非常に高精細で、細やかな反応や文字もはっきりと見えます。
　また、高輝度液晶（1000カンデラ）の採用により直射日光下などの明るい場所での視認性もバツグンです。
　本体サイズはW297×D127×H249mm(横置時)と薄型で、質量約3kgのスリム設計です。
　さらにボンディング液晶の採用により、液晶の視認性を向上させるとともに結露を防止します。

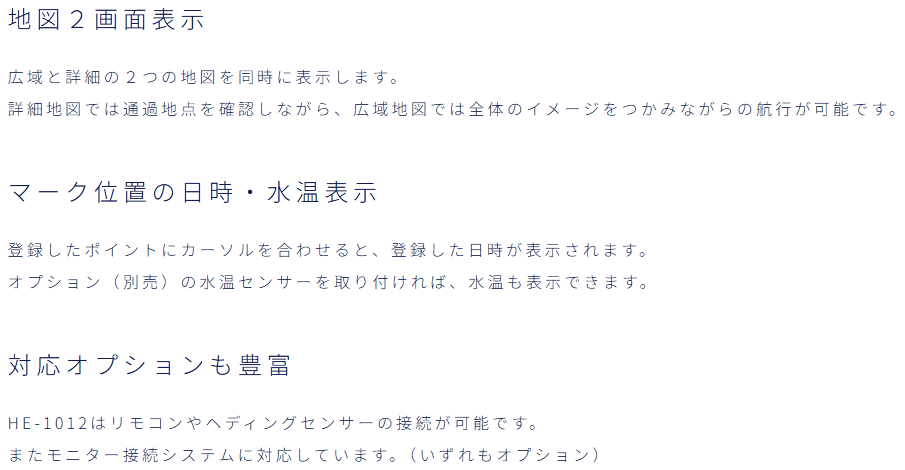

◎地図２画面表示
　広域と詳細の２つの地図を同時に表示します。
　詳細地図では通過地点を確認しながら、広域地図では全体のイメージをつかみながらの航行が可能です。


◎マーク位置の日時・水温表示
　登録したポイントにカーソルを合わせると、登録した日時が表示されます。
　オプション（別売）の水温センサーを取り付ければ、水温も表示できます。


◎対応オプションも豊富
　HE-1012はリモコンやヘディングセンサーの接続が可能です。
　またモニター接続システムに対応しています。（いずれもオプション）

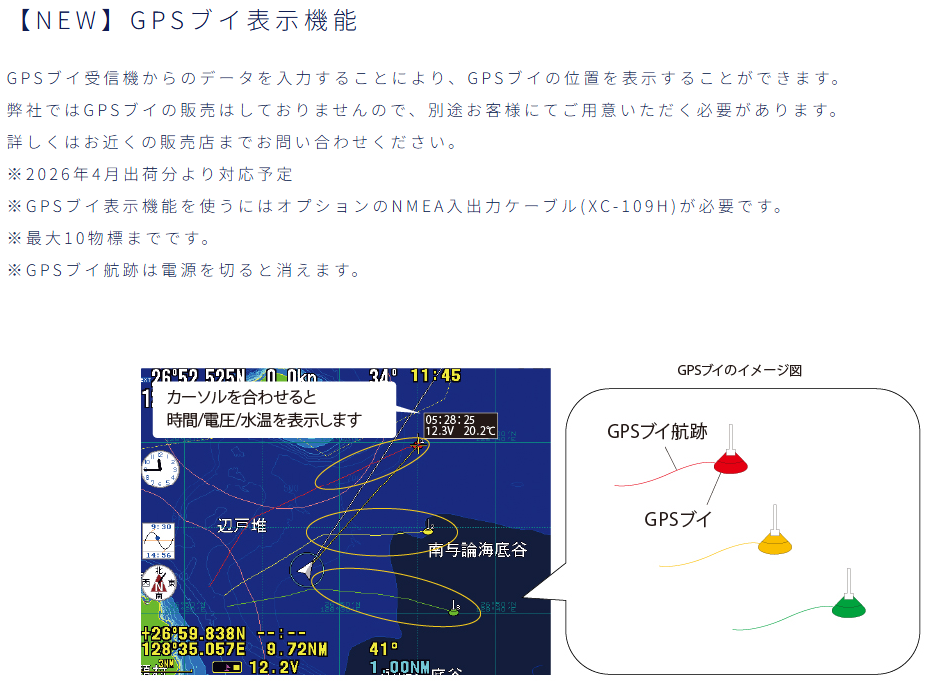

◎【NEW】GPSブイ表示機能
　GPSブイ受信機からのデータを入力することにより、GPSブイの位置を表示することができます。
　弊社ではGPSブイの販売はしておりませんので、別途お客様にてご用意いただく必要があります。
　詳しくはお近くの販売店までお問い合わせください。
　※2026年4月出荷分より対応予定
　※GPSブイ表示機能を使うにはオプションのNMEA入出力ケーブル(XC-109H)が必要です。
　※最大10物標までです。
　※GPSブイ航跡は電源を切ると消えます。

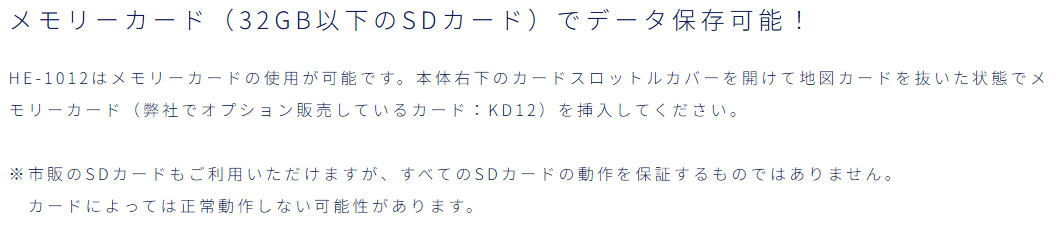

◎メモリーカード（32GB以下のSDカード）でデータ保存可能！
　HE-1012はメモリーカードの使用が可能です。
　本体右下のカードスロットルカバーを開けて地図カードを抜いた状態でメモリーカード（弊社でオプション販売しているカード：KD12）を挿入してください。
　※市販のSDカードもご利用いただけますが、すべてのSDカードの動作を保証するものではありません。
　　カードによっては正常動作しない可能性があります。

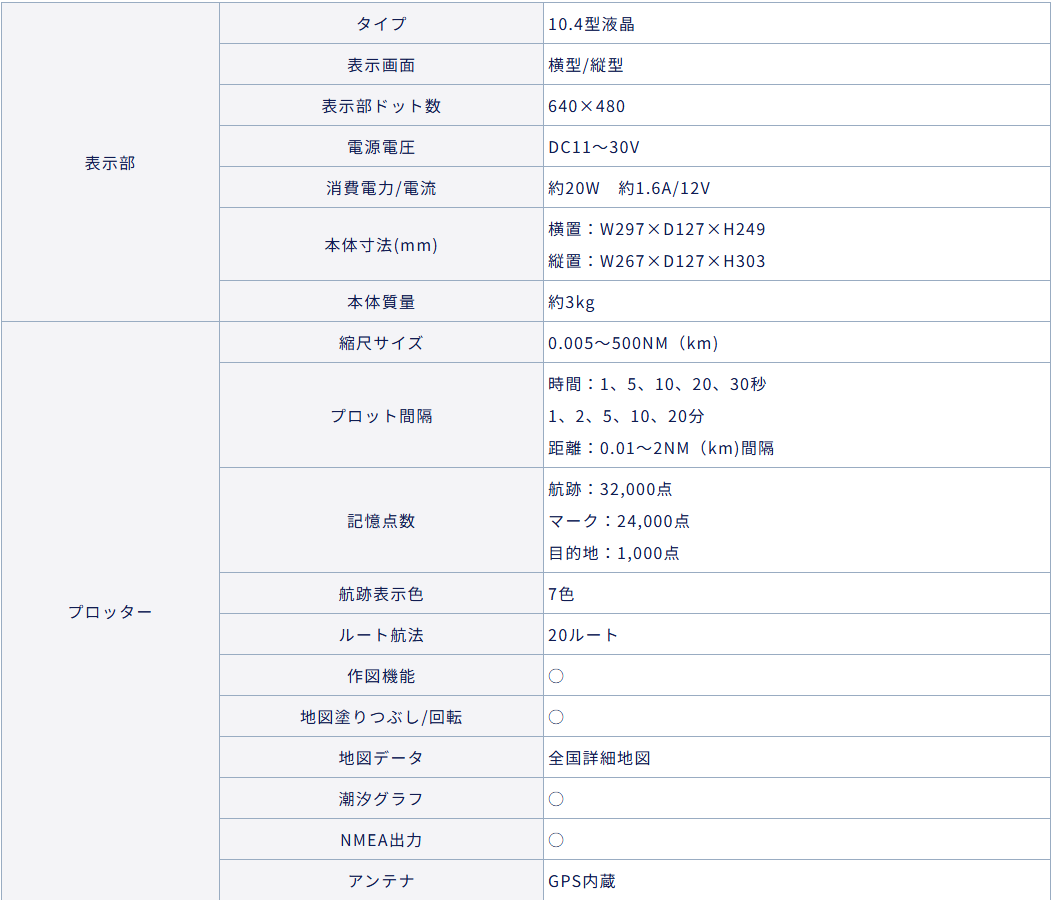

◎主な仕様
　表示部
　　タイプ 10.4型液晶
　　表示画面 横型/縦型
　　表示部ドット数 640×480
　　電源電圧 DC11～30V
　　消費電力/電流 約20W　約1.6A/12V
　　本体寸法(mm) 横置：W297×D127×H249
　　　　　　　　　　　　縦置：W267×D127×H303
　　本体質量 約3kg
　プロッター
　　縮尺サイズ 0.005～500NM（km)
　　プロット間隔 時間：1、5、10、20、30秒
　　　　　　　　　　　　　　　1、2、5、10、20分
　　　　　　　　　　　距離：0.01～2NM（km)間隔
　　記憶点数 航跡：32,000点
　　　　　　　　マーク：24,000点
　　　　　　　　　目的地：1,000点
　　航跡表示色 7色
　　ルート航法 20ルート
　　作図機能 ○
　　地図塗りつぶし/回転 ○
　　地図データ 全国詳細地図
　　潮汐グラフ ○
　　NMEA出力 ○
　　アンテナ GPS内蔵


◎標準装備品：
　本体＆架台、電源コード：DC06(2P-2m)、アンテナ(GPS外付仕様のみ)：GP-16H(L)(ケーブル長：10m)、
　ハードカバー：CV10


◎対応オプション（別売）
　水温センサー スルーハルタイプ TC02CS（15m）+TCK01
　　　　　　　　トランサムタイプ TC02ES（15m）+TCT01、TC03-05（5m）、TC03-10（10m）
　リモコン CR04（4m）
　アナログRGBケーブル ○
　10.4型VGA液晶モニター　M-104VG ○
　ヘディングセンサー内蔵GPSアンテナ GP-16HD（10m）
　ヘディングセンサー HD03（10m）
　NMEA分岐ボックス XB-300H（2m）
　メモリーカード KD12
